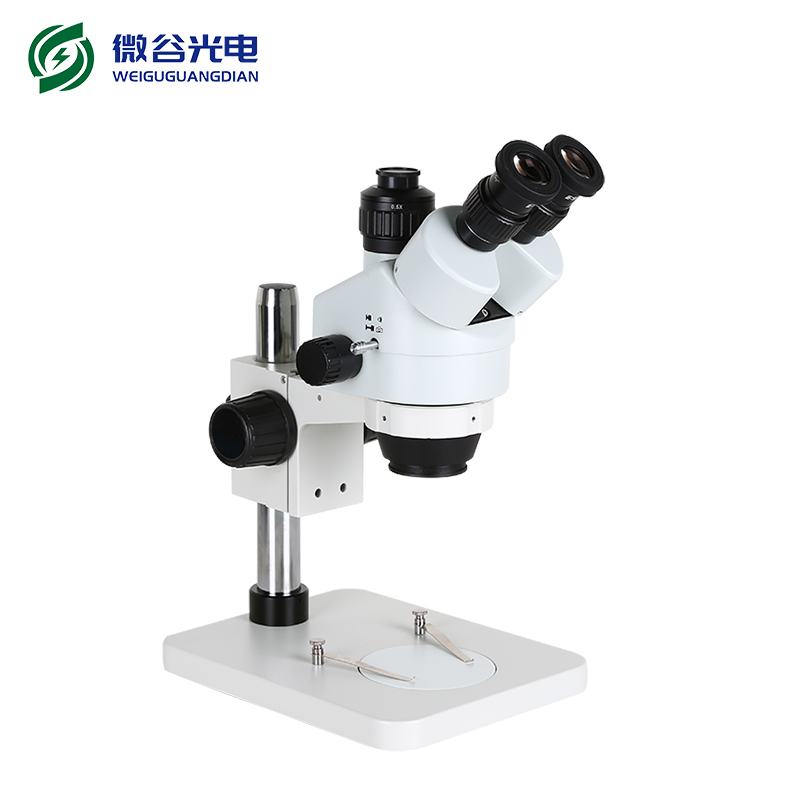

體視顯微鏡又稱實體顯微鏡或解剖顯微鏡和立體顯微鏡,在觀察物體時能產生立體的三維空間圖像,立體感強并成像清晰寬闊且工作距離長,體視顯微鏡是一種應用非常廣泛的常規顯微鏡.并且操作方便、直觀、驗證效率高.適用于電子工業生產線檢驗、印刷電路板檢驗、印刷電路組件焊接缺陷(印刷錯位、坍塌等)檢驗、單板PC檢驗、真空熒光顯示VFD檢驗等.并配備測量軟件可以測量各種數據和拍照?qǐng)D片保存...

體視顯微鏡的使用方法

(1)安裝顯微鏡后,插入電源插頭并打開電源開關,同時要確保供電電壓與顯微鏡額定電壓一致并選擇照明方式.

(2)根據觀察標本,選擇臺板(觀察透明標本時可選擇毛玻璃臺板;觀察不透明標本可選擇黑白臺板),并安裝在底座臺板孔內并鎖緊；

(3)松開調焦滑座上的緊固螺釘,調整鏡體高度,同時目測工作距離約80mm(使其與所選物鏡放大倍數大致相同),然后鎖緊支架,再將安全環靠近調焦支架并鎖緊;

(4)安裝目鏡時,先松開目鏡筒上的螺釘并安裝目鏡,最后擰緊螺釘(目鏡放入目鏡筒時要特別小心,不要用手觸摸鏡頭表面);

(5)調整瞳孔距離,當用戶通過兩個目鏡觀察視場時不是圓形視場時,應拉動棱鏡箱,改變目鏡筒的瞳孔距離,使其能夠觀察到完全重疊的圓形視場(表明瞳孔距離已調整);

(6)觀察標本(對標本進行焦點調整):首先將左目鏡筒上的視度圈調整到0刻線位置，通常首先從右目鏡筒(即固定目鏡筒)觀察,將變倍筒(有變倍裝置型號時)轉到更高的位置,轉動調焦手輪對標本進行焦點調整,直到標本圖像清晰,然后將變倍筒轉到更低的位置.此時,用左目鏡筒觀察.如果不清楚,沿軸向調整目鏡筒上的視度圈,直到標本圖像清晰,然后雙目觀察其焦點調整效果;

(7)觀察結束后,關掉電源并取下標本,再用防塵罩將顯微鏡蓋緊。
